金湖億嘉儀表生產的YJ-UHZ型磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。YJ-UHZ型磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上YJ系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
YJ-UHZ型磁翻板液位計應用范圍：
YJ-UHZ型磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
YJ-UHZ型磁翻板液位計測量原理：

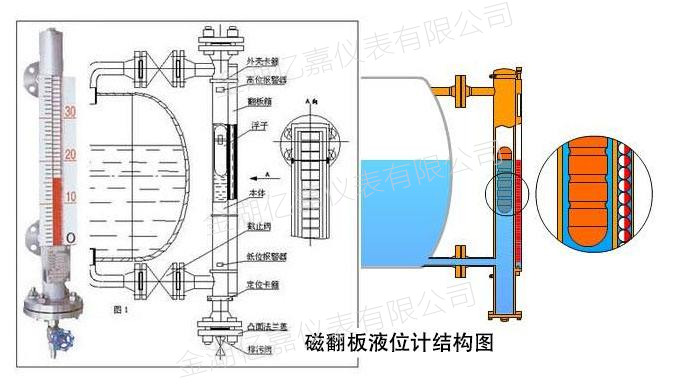

磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
YJ-UHZ型磁翻板液位計產品特點：
1、 適用于容器內液體介質的液位測量除現場顯示外，可遠傳4~20mA電信號、配液位控制器可輸出開關量信號。
2、 顯示直觀醒目，顯示方向可根據用戶要求改變顯示方向。
3、 測量范圍大，不受容器高度限制。
4、 顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、 結構簡單，安裝方便，維修簡易。
6、 耐腐蝕，防爆。
YJ-UHZ型磁翻板液位計技術參數：
1、量程范圍：300～19000
2、介質密度（g/cm3）：0.51090～2
3、介質粘度： ≤0.0203Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
|
安裝形式內容 |
側裝式 |
頂裝式 |
|
|
安裝間距 |
500,800,1100,1400,1700, |
500,800,1100,1400,1700, |
|
|
工作壓力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
|
|
介質密度 |
≥0.5g/cm 3 |
≥0.76g/cm 3 |
|
|
連接法蘭 |
不銹鋼 |
法蘭 20-40(D N 20 P N
4.0) |
法蘭 200-25(D N 200 P N
2.5) |
|
ABS |
法蘭 20-10(D N 20 P N 1.0) (GB9119-88) |
法蘭 200-6(D N 200 P N
0.6) |
|
|
主體材料 |
ABS( 工作壓力 0.6MPa) 1Cr18Ni9T |
||
|
介質溫度 |
-40 ℃ ~100 ℃(ABS:-40 ℃~80 ℃) |
||
|
環境溫度 |
-40 ℃ ~+70 ℃ |
||
|
示值誤差 |
±10mm |
||
|
介質粘度 |
≤ 1st(10 -4 m/s) |
||
|
上下限開關 |
1. 控制靈敏度 :10mm |
||
|
電遠傳連續顯示 |
1. 精度 : ± 1.5% |
||
YJ-UHZ型磁翻板液位計產品選型：
|
YJ-UHZ |
|
磁翻板 |
|||||||||||||
|
|
0-側側安裝 |
測量型式 |
|||||||||||||
|
|
1-頂部安裝 |
||||||||||||||
|
|
2-底部安裝 |
||||||||||||||
|
|
3-側頂安裝 |
||||||||||||||
|
|
4-側底安裝 |
||||||||||||||
|
|
|
0-雙面板 |
顯示方式 |
||||||||||||
|
|
|
1-單面板 |
|||||||||||||
|
|
|
2-單帶夜光型 |
|||||||||||||
|
|
|
3-LED顯示型 |
|||||||||||||
|
|
|
|
0-無遠傳變送器 |
遠傳輸出 |
|||||||||||
|
|
|
|
1-普通型捆綁式遠傳(4-20mA) |
||||||||||||
|
|
|
|
2-高溫型捆綁式遠傳(4-20mA) |
||||||||||||
|
|
|
|
|
0-普通型 |
防爆形式 |
||||||||||
|
|
|
|
|
G-隔爆型 |
|||||||||||
|
|
|
|
|
Z-本安型 |
|||||||||||
|
|
|
|
|
F-配安全柵 |
|||||||||||
|
|
|
|
|
|
0-無報警 |
報警形式 |
|||||||||
|
|
|
|
|
|
S-上報警(閉) |
||||||||||
|
|
|
|
|
|
X-下報警(開) |
||||||||||
|
|
|
|
|
|
K-上、下報警 |
||||||||||
|
|
|
|
|
|
|
A-321 |
材質選型 |
||||||||
|
|
|
|
|
|
|
B-304 |
|||||||||
|
|
|
|
|
|
|
C-316L |
|||||||||
|
|
|
|
|
|
|
D-RPP |
|||||||||
|
|
|
|
|
|
|
E-UPVC |
|||||||||
|
|
|
|
|
|
|
F-304內襯PTFE |
|||||||||
|
|
|
|
|
|
|
|
0-≤1.0MPa |
工作壓力 |
|||||||
|
|
|
|
|
|
|
|
1-≤1.6MPa |
||||||||
|
|
|
|
|
|
|
|
2-≤2.5MPa |
||||||||
|
|
|
|
|
|
|
|
3-≤4.0MPa |
||||||||
|
|
|
|
|
|
|
|
4-≤6.4MPa |
||||||||
|
|
|
|
|
|
|
|
5-≤10.0MPa |
||||||||
|
|
|
|
|
|
|
|
|
A-≤60℃ |
工作溫度 |
||||||
|
|
|
|
|
|
|
|
|
B-≤100℃ |
|||||||
|
|
|
|
|
|
|
|
|
C-≤120℃ |
|||||||
|
|
|
|
|
|
|
|
|
D-≤180℃ |
|||||||
|
|
|
|
|
|
|
|
|
E-≤250℃ |
|||||||
|
|
|
|
|
|
|
|
|
F-≤350℃ |
|||||||
|
|
|
|
|
|
|
|
|
G-≤450℃ |
|||||||
|
|
|
|
|
|
|
|
|
|
0-DN10(適用于側裝) |
安裝法蘭 |
|||||
|
|
|
|
|
|
|
|
|
|
1-DN15(適用于側裝) |
||||||
|
|
|
|
|
|
|
|
|
|
2-DN20(適用于側裝) |
||||||
|
|
|
|
|
|
|
|
|
|
3-DN25(適用于側裝) |
||||||
|
|
|
|
|
|
|
|
|
|
4-DN32(適用于側裝) |
||||||
|
|
|
|
|
|
|
|
|
|
5-DN80(適用于頂裝) |
||||||
|
|
|
|
|
|
|
|
|
|
6-DN100(適用于頂裝) |
||||||
|
|
|
|
|
|
|
|
|
|
7-DN100(適用于頂裝) |
||||||
|
|
|
|
|
|
|
|
|
|
|
A-無排污閥 |
排污排氣選型 |
||||
|
|
|
|
|
|
|
|
|
|
|
B-排污閥 |
|||||
|
|
|
|
|
|
|
|
|
|
|
C-排氣閥 |
|||||
|
|
|
|
|
|
|
|
|
|
|
D-帶排污和排氣閥 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
V-真空夾套型(防霜型) |
特殊要求 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
W-蒸汽夾套型 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
X-電伴熱型 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
-□□□□ |
中心距、深度 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-□□ |
介質密度ρ(g/c |
|
YJ-UHZ型磁翻板液位計訂貨須知：
訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。
YJ-UHZ型磁翻板液位計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
